Jak kompaktowe agregaty chłodnicze chłodzone powietrzem wspierają bardziej elastyczne chłodzenie przemysłowe

Coraz częściej oczekuje się, że przemysłowe systemy chłodzenia będą zapewniać stabilną kontrolę temperatury bez niepotrzebnego zwiększania złożoności zakładu produkcyjnego. W przypadku mniejszych linii produkcyjnych, sprzętu laboratoryjnego, maszyn przetwórczych i innych zastosowań generujących ciepło, przewymiarowany centralny system chłodzenia może wiązać się z większymi wymaganiami instalacyjnymi i operacyjnymi, niż jest to konieczne.

Dlatego też agregaty chłodnicze chłodzone powietrzem w obudowie pozostają praktyczną opcją do chłodzenia procesowego. Integrując główne komponenty chłodnicze w kompaktowy system, mogą one dostarczać schłodzoną wodę bez konieczności stosowania oddzielnej wieży chłodniczej. Dla producentów i integratorów sprzętu może to uprościć instalację, jednocześnie utrzymując system chłodzenia stosunkowo łatwy w obsłudze i konserwacji.

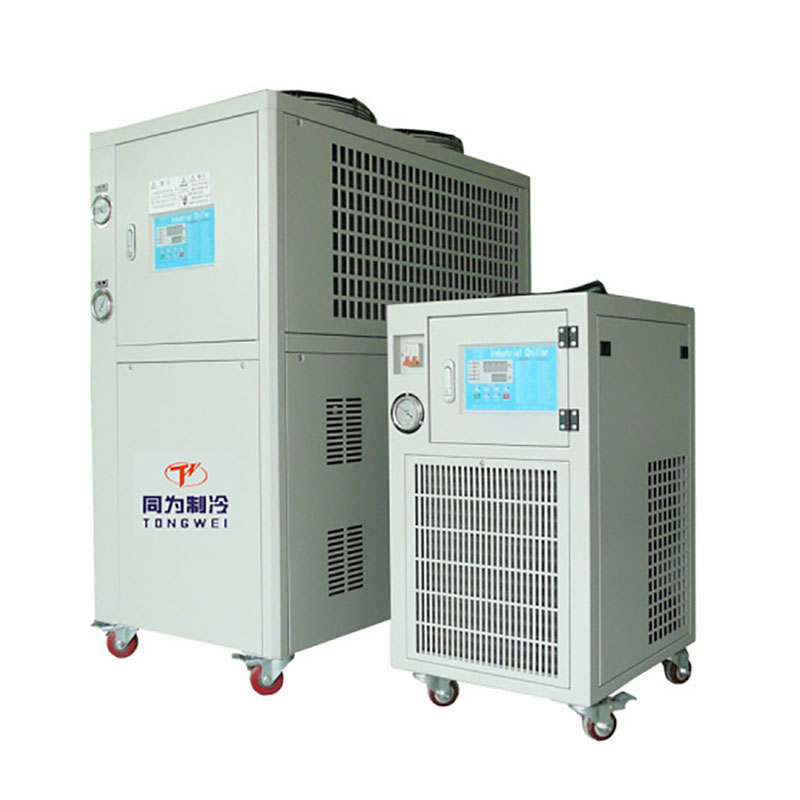

ThePrzemysłowy agregat chłodniczy chłodzony powietrzem o pojemności 3 tonzTONGWEIjest przeznaczony do tego typu zastosowań. Model TW-4A zapewnia wydajność chłodniczą 10,8 kW przy 50 Hz i 12,96 kW przy 60 Hz, przy standardowym zasilaniu 380 V/50 Hz/3 fazy i dostępnych niestandardowych konfiguracjach 208–480 V/60 Hz/3 fazy.

Dlaczego kompaktowe chłodzenie powietrzem jest praktyczne w przemyśle

Nie jest wymagana oddzielna wieża chłodnicza

Tradycyjne systemy chłodzone wodą zazwyczaj wymagają dodatkowego wyposażenia, takiego jak wieża chłodnicza i pompa wody chłodzącej. Chłodzony powietrzem agregat chłodniczy w obudowie odprowadza ciepło bezpośrednio do otaczającego powietrza poprzez skraplacz i układ wentylatorów.

Taka konfiguracja może zmniejszyć liczbę komponentów pomocniczych, które należy zainstalować. Jest to szczególnie przydatne w fabrykach i warsztatach, gdzie ważna jest przestrzeń instalacyjna, dostępność wody i złożoność systemu.

Kompaktowe rozwiązanie chłodzące dla urządzeń procesowych

Maszyny przemysłowe często wytwarzają ciepło w sposób ciągły podczas pracy. Utrzymywanie temperatury wody technologicznej w odpowiednim zakresie może pomóc w zapobieganiu nadmiernemu gromadzeniu się ciepła i zapewnieniu stabilnej wydajności maszyny.

Kompaktowy agregat chłodniczy stanowi dedykowane źródło chłodzenia, które można podłączyć do odpowiedniego sprzętu procesowego lub systemów wody obiegowej. Dokładną wymaganą wydajność chłodzenia należy określić na podstawie obciążenia cieplnego maszyny, warunków pracy, temperatury otoczenia i wymaganej temperatury wody.

Podstawowe parametry 3-tonowego agregatu chłodniczego TONGWEI

Opublikowane specyfikacje identyfikują TW-4A jako 3-tonowy przemysłowy agregat chłodniczy chłodzony powietrzem. Rzeczywista wydajność chłodzenia zależy od warunków pracy, takich jak temperatura otoczenia, temperatura wody na wlocie i wylocie, natężenie przepływu, konfiguracja czynnika chłodniczego i częstotliwość elektryczna. Przed wyborem urządzenia kupujący powinni potwierdzić ostateczne warunki pracy.

Jak agregat chłodzony powietrzem usuwa ciepło procesowe

Ciepło jest przekazywane z wody procesowej

W przemysłowej pętli chłodzącej ciepła woda procesowa wpływa do parownika i przekazuje ciepło czynnikowi chłodniczemu. Ochłodzona woda jest następnie zawracana do urządzeń wymagających kontroli temperatury.

Proces powtarza się w sposób ciągły tak długo, jak działa układ chłodzenia. To podejście oparte na obiegu zamkniętym pozwala na cyrkulację tego samego czynnika chłodzącego w procesie, zamiast wymagać stałego dopływu świeżej wody chłodzącej.

Skraplacz odprowadza ciepło do powietrza z otoczenia

Po pobraniu ciepła z wody procesowej, czynnik chłodniczy przekazuje to ciepło do skraplacza. W układzie chłodzonym powietrzem wentylatory przemieszczają powietrze z otoczenia przez skraplacz, aby uwolnić ciepło na zewnątrz obwodu chłodniczego.

Jest to podstawowa różnica między odprowadzaniem ciepła chłodzonym powietrzem i chłodzonym wodą. Systemy chłodzone powietrzem mogą wyeliminować potrzebę stosowania wieży chłodniczej i powiązanego wyposażenia w wodę chłodzącą, co może uprościć instalację w odpowiednich środowiskach.

Dlaczego konfiguracja sprężarki spiralnej ma znaczenie

Kompaktowa architektura chłodnicza

Konfiguracja TW-4A wykorzystuje sprężarkę spiralną Panasonic. Sprężarki spiralne są szeroko stosowane w chłodnictwie i klimatyzacji ze względu na ich zwartą konstrukcję i ciągły proces sprężania.

W przypadku odbiorców przemysłowych wybór sprężarki należy rozważyć wraz z wymaganą wydajnością chłodniczą, temperaturą roboczą, czynnikiem chłodniczym, zasilaniem elektrycznym i oczekiwanym cyklem pracy.

Dopasowanie wydajności sprężarki do rzeczywistego obciążenia cieplnego

Wybór agregatu chłodniczego na podstawie nominalnego tonażu maszyny może prowadzić do nieodpowiedniego systemu. Rzeczywiste obciążenie ciepłem procesowym należy obliczyć przed zakupem.

Czynniki takie jak moc pobierana przez chłodzoną maszynę, ciepło przekazywane do płynu procesowego, czas pracy, temperatura otoczenia i wymagana różnica temperatur mogą mieć wpływ na wymaganą wydajność chłodzenia.

Gdzie można zastosować 3-tonowy agregat chłodniczy przemysłowy

Sprzęt do przetwarzania tworzyw sztucznych

Procesy formowania wtryskowego i wytłaczania tworzyw sztucznych mogą generować znaczne ciepło, które należy usunąć, aby utrzymać stabilne warunki pracy. Wodę lodową można wykorzystać w odpowiednich elementach maszyn, formach, układach hydraulicznych lub pomocniczym sprzęcie procesowym.

Dedykowany agregat chłodniczy w obudowie kompaktowej może zapewnić kontrolowane źródło chłodzenia bez konieczności instalowania przez fabrykę dużego, scentralizowanego układu chłodniczego.

Sprzęt laserowy i przetwarzający

Systemy laserowe i sprzęt do precyzyjnego przetwarzania mogą wymagać stabilnego chłodzenia w celu zarządzania ciepłem wytwarzanym podczas pracy. Odpowiednia temperatura płynu chłodzącego i natężenie przepływu zależą od wymagań producenta sprzętu.

W przypadku tych zastosowań kupujący powinni sprawdzić stabilność temperatury, wymagania dotyczące jakości wody, natężenie przepływu i obciążenie cieplne przed wyborem agregatu chłodniczego.

Przetwarzanie żywności i napojów

Chłodzenie jest wymagane w różnych procesach związanych z żywnością i napojami, w tym w chłodzeniu sprzętu, procesach związanych z fermentacją i kontroli temperatury w systemach produkcyjnych.

Konfigurację agregatu chłodniczego należy wybrać w zależności od konkretnego procesu, wymagań higienicznych, rodzaju chłodziwa i zakresu temperatur, a nie zakładać, że jedna konfiguracja jest odpowiednia dla każdego zastosowania.

Przemysł chemiczny i procesowy

Produkcja chemiczna może obejmować reakcje generujące ciepło i sprzęt wymagający kontrolowanego chłodzenia. Kompaktowy agregat chłodniczy przemysłowy może służyć jako niezależne źródło chłodzenia dla odpowiednich pętli procesowych.

W przypadku stosowania w środowiskach chemicznych należy dokładnie ocenić materiały wymiennika ciepła, kompatybilność chłodziwa, warunki otoczenia i wymagane środki bezpieczeństwa.

Dlaczego systemy chłodzone powietrzem mogą uprościć instalację

Zredukowane wyposażenie pomocnicze

Jedną z głównych praktycznych zalet agregatu chłodniczego chłodzonego powietrzem jest zmniejszone zapotrzebowanie na zewnętrzne urządzenia odprowadzające ciepło. W przypadku standardowej konfiguracji chłodzonej powietrzem nie ma potrzeby stosowania oddzielnej wieży chłodniczej i pompy wody chłodzącej.

Może to ułatwić integrację systemu z obiektami o ograniczonej przestrzeni lub w których instalowanie dodatkowej infrastruktury po stronie wodnej byłoby niewygodne.

Nadaje się do montażu na zewnątrz w odpowiednich warunkach

Agregaty chłodnicze chłodzone powietrzem można instalować na zewnątrz, jeśli pozwalają na to specyfikacje sprzętu i warunki otoczenia. Instalacja na zewnątrz może pomóc zwolnić cenną przestrzeń wewnątrz fabryki.

Jednakże niezbędny jest odpowiedni przepływ powietrza wokół skraplacza. Miejsce instalacji powinno zapobiegać recyrkulacji gorącego powietrza wylotowego z powrotem do skraplacza, ponieważ nadmierne temperatury otoczenia mogą obniżyć wydajność chłodzenia.

Co kupujący powinni wziąć pod uwagę przed złożeniem zamówienia

Oblicz wymagane obciążenie chłodnicze

Pierwszym krokiem jest określenie, ile ciepła musi usunąć agregat chłodniczy. Kupujący powinni dostarczyć dostawcy obciążenie cieplne sprzętu, pożądane temperatury wody na wlocie i wylocie, natężenie przepływu wody, godziny pracy i warunki otoczenia.

Dane te pozwalają dostawcy potwierdzić, czy konfiguracja 3-tonowa jest odpowiednia lub czy inna pojemność zapewniłaby lepsze marże operacyjne.

Potwierdź kompatybilność elektryczną

Standardowa konfiguracja TW-4A wykorzystuje zasilanie 380 V/50 Hz/3 fazy, natomiast dostępne są konfiguracje niestandardowe 208–480 V/60 Hz/3 fazy.

Nabywcy międzynarodowi powinni potwierdzić lokalne wymagania dotyczące napięcia, częstotliwości, fazy, wtyczki lub podłączenia elektrycznego, a także obowiązujące normy elektryczne przed złożeniem zamówienia.

Wybierz odpowiedni parownik

Standardowa konfiguracja wykorzystuje wężownicę w zbiorniku wody ze stali nierdzewnej, natomiast parownik płaszczowo-rurowy można dostosować.

Wybór zależy od płynu procesowego, wymaganego natężenia przepływu, warunków pracy, preferencji konserwacji i wymagań w zakresie wymiany ciepła. Kupujący powinni dostarczyć pełne informacje dotyczące procesu, prosząc o niestandardową konfigurację.

Sprawdź konfigurację czynnika chłodniczego

W opublikowanych informacjach o produkcie jako opcjonalne czynniki chłodnicze wymieniono R22, R407C, R410A, R134A i R404A. Wybór czynnika chłodniczego zależy od ostatecznego projektu systemu, obowiązujących przepisów, dostępności i wymagań rynku docelowego.

Importerzy powinni potwierdzić dokładny czynnik chłodniczy dostarczony z wybranym modelem, zamiast zakładać, że każda opcja jest zawarta w jednej standardowej maszynie.

Konserwacja może bezpośrednio wpływać na wydajność agregatu chłodniczego

Utrzymuj skraplacz w czystości

Ponieważ agregat chłodzony powietrzem wykorzystuje powietrze z otoczenia do odprowadzania ciepła, kurz i zanieczyszczenia gromadzące się na skraplaczu mogą ograniczać przepływ powietrza i zmniejszać wydajność wymiany ciepła.

Dlatego regularne kontrole i czyszczenie powinny stanowić część harmonogramu konserwacji, szczególnie w zapylonych środowiskach przemysłowych.

Utrzymuj odpowiedni przepływ powietrza

Agregat chłodniczy powinien być zainstalowany z wystarczającym odstępem wokół obszarów wlotu i wylotu powietrza. Blokowanie przepływu powietrza lub instalowanie urządzenia w słabo wentylowanym miejscu może spowodować wzrost temperatury roboczej.

W przypadku jednoczesnego zainstalowania wielu agregatów chłodniczych należy wziąć pod uwagę przepływ powietrza wywiewanego, aby uniknąć recyrkulacji gorącego powietrza.

Monitoruj jakość i cyrkulację wody

Obieg wody procesowej powinien być konserwowany zgodnie z wymaganiami agregatu chłodniczego i podłączonego sprzętu. Zła jakość wody może przyczynić się do powstawania osadów, korozji lub obniżonej wydajności wymiany ciepła.

Należy również monitorować natężenie przepływu i temperaturę wody, aby można było wcześnie wykryć nieprawidłowe warunki pracy.

Dlaczego wsparcie dostawcy ma znaczenie w chłodnictwie przemysłowym

Przemysłowy agregat chłodniczy nie jest izolowanym urządzeniem. Jego działanie zależy od prawidłowego wymiarowania, instalacji, podłączenia elektrycznego, cyrkulacji wody, wentylacji i warunków pracy. Wsparcie dostawcy jest zatem ważną częścią decyzji o zakupie.

TONGWEIjest powiązany z przemysłowymi systemami agregatów chłodniczych chłodzonymi powietrzem i wodą, oferującymi wydajności chłodnicze w szerokim zakresie. Z opublikowanych przez firmę informacji o produktach wynika, że ​​oferta przemysłowych agregatów chłodniczych obejmuje zastosowania w przetwórstwie tworzyw sztucznych, przemyśle medycznym, browarnictwie i winiarstwie, przemyśle chemicznym, spożywczym i innych.

Producent twierdzi również, że ma ponad 15-letnie doświadczenie w projektowaniu i produkcji chillerów oraz zapewnia 12-miesięczne wsparcie gwarancyjne na swoje chillery przemysłowe. Przed zakupem kupujący powinni potwierdzić dokładny zakres gwarancji, zasady dotyczące części zamiennych, wsparcie przy uruchomieniu i warunki serwisu dla konkretnego modelu.

Jak TONGWEI podchodzi do chłodzenia procesów przemysłowych

TONGWEIoferuje różne konfiguracje przemysłowych agregatów chłodniczych, w tym systemy chłodzone powietrzem, chłodzone wodą, glikolowe, przenośne, niskotemperaturowe, olejowe i niestandardowe. Gama ta pozwala na lepsze dopasowanie wydajności chłodniczej i struktury systemu do indywidualnych wymagań procesu.

W przypadku projektów międzynarodowych dostosowywanie może być szczególnie przydatne, ponieważ standardy elektryczne, wymagania dotyczące czynnika chłodniczego, temperatury otoczenia, warunki cieczy procesowych i środowiska instalacji różnią się w zależności od rynku.

Praktyczny sposób wyboru 3-tonowego agregatu chłodniczego

Wybór agregatu chłodniczego powinien rozpocząć się od procesu, a nie od nazwy urządzenia. Kupujący powinni najpierw określić rzeczywiste obciążenie cieplne i wymaganą temperaturę płynu chłodzącego, a następnie potwierdzić przepływ wody, temperaturę otoczenia, zasilanie elektryczne, miejsce instalacji i harmonogram pracy.

Po ustaleniu tych parametrów można dokładniej wybrać wydajność chłodniczą i konfigurację parownika. Takie podejście zmniejsza ryzyko zakupu zbyt małej jednostki, która nie będzie w stanie utrzymać wymaganej temperatury, lub zbyt dużej instalacji, która zwiększa niepotrzebne koszty kapitałowe i operacyjne.

Dlaczego kompaktowe agregaty chłodnicze chłodzone powietrzem pozostają aktualne

W wielu zastosowaniach przemysłowych najbardziej przydatny układ chłodzenia niekoniecznie jest największy. Odpowiednio dobrany agregat chłodniczy chłodzony powietrzem może stanowić dedykowane źródło chłodzenia procesowego, unikając jednocześnie dodatkowej infrastruktury związanej z wieżą chłodzenia wodnego.

ThePrzemysłowy agregat chłodniczy chłodzony powietrzem o pojemności 3 tonzTONGWEIłączy w sobie wydajność chłodniczą 10,8 kW przy 50 Hz, technologię sprężarki spiralnej, zintegrowany skraplacz chłodzony powietrzem, parownik ze zbiornikiem wody ze stali nierdzewnej oraz elastyczną konfigurację mocy i parownika.

W przypadku przetwórstwa tworzyw sztucznych, produkcji żywności, przetwarzania chemicznego, urządzeń laserowych i innych zastosowań przemysłowych najważniejszym czynnikiem jest dopasowanie agregatu chłodniczego do rzeczywistych warunków procesu. Oceniając obciążenie chłodnicze, wymagania temperaturowe, przepływ wody, kompatybilność elektryczną, wentylację i potrzeby konserwacyjne przed zakupem, nabywcy przemysłowi mogą zbudować bardziej niezawodne i praktyczne rozwiązanie chłodzące.
